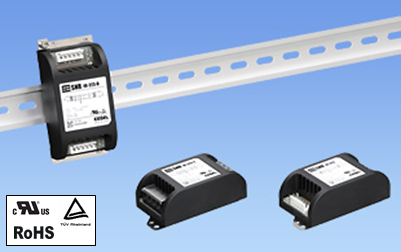

製品写真(外形図)

EMI除去フィルタ スイッチング電源2次側 SNR

製品の特長

◆1段フィルタ
◆DINレール取付(オプション)
◆端子台(オプション)

メーカ名 コーセル
取扱店
型名/シリーズ SNR
通称 スイッチング電源2次側
用途 DCライン用
適用(対策)範囲・特長 ◆一般産業用
◆リップル低減
◆DC電源用(+/-)
◆入出力:コネクタ
対策信号 コモン/ノーマル
材質 樹脂
形状 箱型
寸法L mm 117
寸法W mm 52
寸法H mm 35
回路構成 LC型ローパスフィルタ
回路数/回路当り端子数
定格電圧 V DC50
定格電流 A START
定格電流 A END 10
使用温度 ℃ START -40
使用温度 ℃ END +50
使用周波数 MHz START
使用周波数 MHz END
最大減衰量 dB
最大インピーダンス Ω
静電容量 pF START
静電容量 pF END
許容偏差 % START
許容偏差 % END
温度特性 %/℃ START
温度特性 %/℃ END
インダクタンス Ω START
インダクタンス Ω END
許容偏差 % START
許容偏差 % END
直流抵抗 Ω START
直流抵抗 Ω END
取得規格UL UL60950-1
CSA CSA60950-1 (C-UL)
TUV EN60950-1
VDE
その他
