宮崎県工業技術センター

EMC試験サイト（EMC試験所）

EMC試験サイトの種類と規模

エミッション試験（EMI試験）

試験項目（基本規格）	試験対象ポート	主要特性（項目：仕様）
放射エミッション	筐体	測定周波数範囲	9.0kHz～6.0GHz
		測定	3.0m,3.0m
伝導エミッション	電源線	測定周波数範囲	9.0kHz～30.0MHz
		AMN電流容量	単相：16.0A三相：16.0A
	通信線	擬似回路網のタイプ
電源高調波IEC61000-3-2	電源線	供給電源容量	単相：20.0A三相：-
電圧変動＆フリッカIEC61000-3-3	電源線	供給電源容量	単相：16.0A三相：-

イミュニティ試験（EMS試験）

試験項目（基本規格）	試験対象ポート	主要特性（項目：仕様）
静電気放電IEC61000-4-2	筐体	最大試験電圧	±30.0kV
		試験器名	ESS-S3011A & GT-30RA
放射性RF電磁界IEC61000-4-3	筐体	電界強度	最大30.0V/m
		周波数範囲	80.0MHz～6.0GHz
		変調条件	AM、FM、PM、PULSE、CW
EFT/バーストIEC61000-4-4	電源線	CDN電流容量	単相：50.0A三相：50.0A
		CDNのタイプ	M3
	信号・制御・通信線	容量性クランプの有無	有り
サージIEC61000-4-5	電源線	CDN電流容量	単相：20.0A三相：-
	信号・制御・通信線	CDNのタイプ	0
伝導性RFコモンモードIEC61000-4-6	電源線	CDN電流容量	単相：10.0A三相：-
	信号・制御・通信線	CDNのタイプ	有り
電源周波数磁界IEC61000-4-8	筐体	磁界強度	100.0A/m
		対応周波数	50.0Hz～60.0Hz
		コイルの大きさ	0.6m×0.6m
電源ディップ・瞬断IEC61000-4-11	電源線	供給電流容量	単相：16.0A三相：-
性能劣化および誤動作判定用機器	0

利用方法／認定機関

iNARTE 取得エンジニア
利用方法	自主測定、依頼測定
認定機関
試験可能製品	医療機器、無線機器、パワーエレクトロニクス機器、マルチメディア機器、照明機器
その他	VCCI
設備使用料・その他	電波暗室はエミッション試験専用と放射伝導イミュニティ試験専用の2室を整備しています。

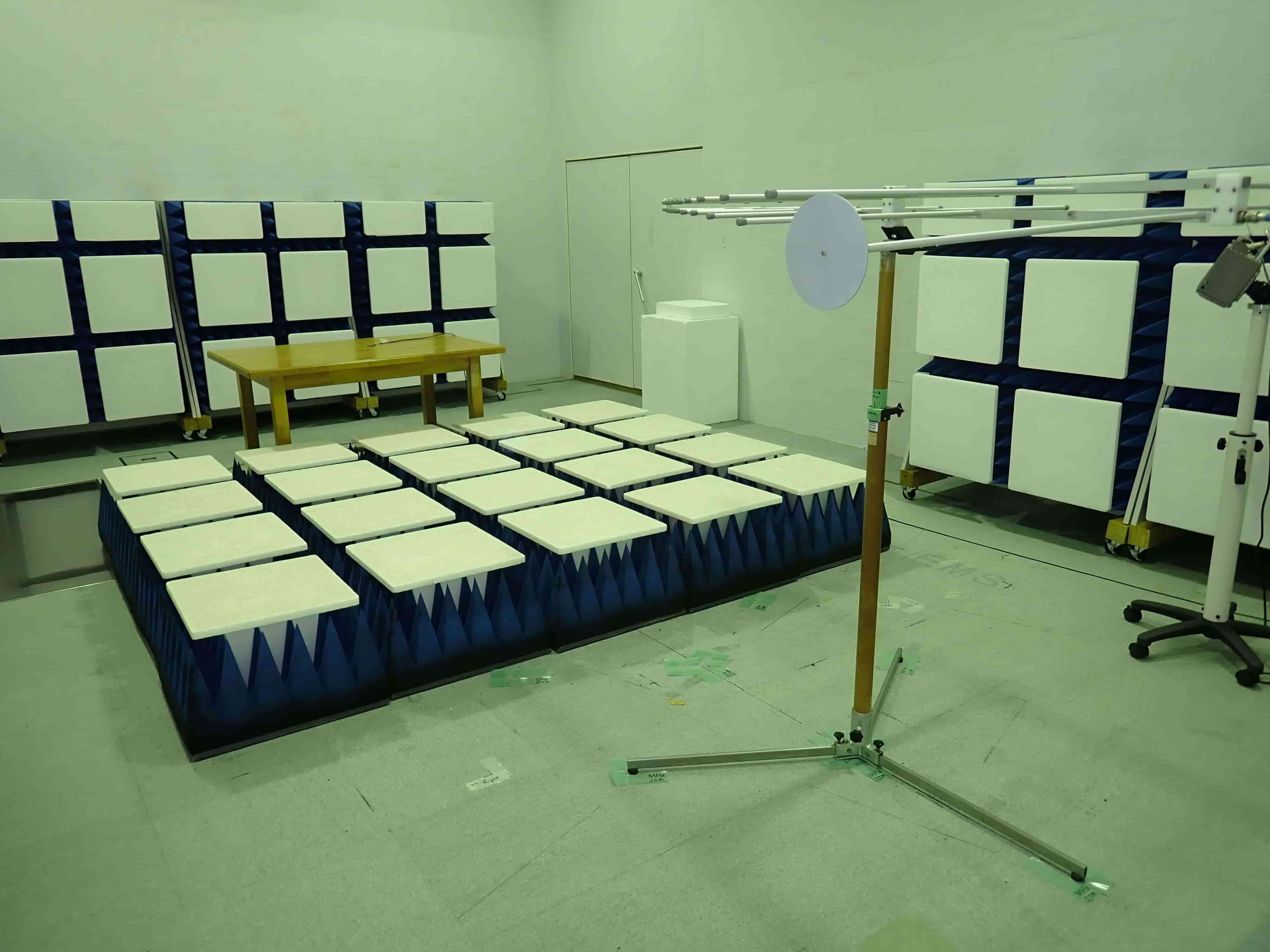

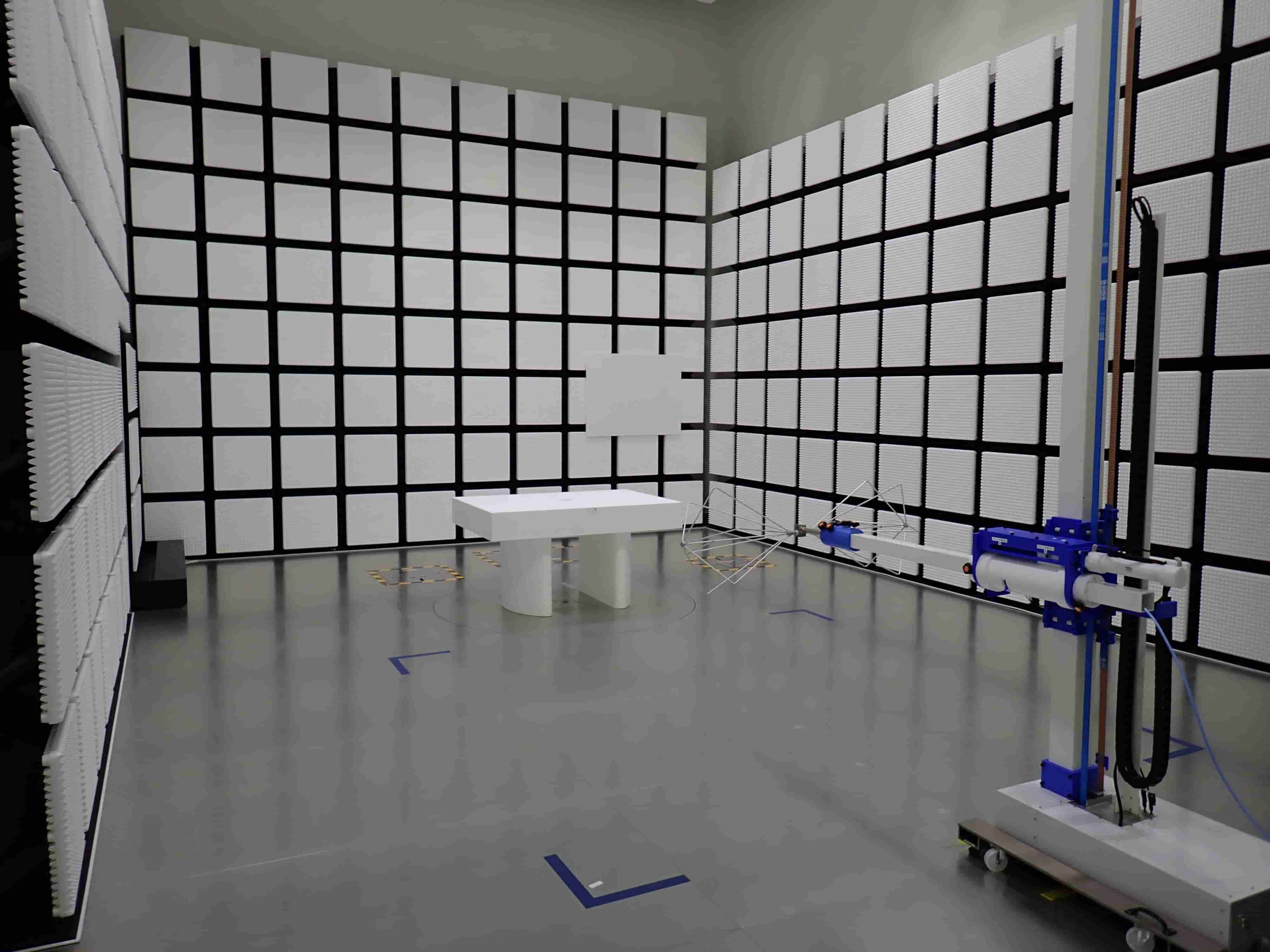

試験サイト写真
